Máquina de laminación de papel

1. Base de Machine

-La transmisión de la base de la máquina está unificada por un motor de transmisión de 5.5kW y la relación de velocidad de cada parte se coincide y se ajusta por la relación del reductor y la rueda dentada.

-Configuración de la base está soldada a medida por pase cuadrado y placa de acero. La estructura es firme. El nivel de superficie de la base se equilibra con el campo de molienda para garantizar el nivel de trabajo de toda la máquina.

-El rodillo de transporte está hecho de tubo de acero transparente dibujado de precisión cubierto con goma, que tiene pequeñas ventilación, transporte estable y no causa fricción y protuberancias en la superficie del producto;

-La longitud del cuerpo del rodillo es de 1350 mm, y la fila de transporte se acciona mediante una correa plana en forma de \"8 \ 8\", que es estable en la transmisión, pequeña en vibración y sin ruido;

-Los rodillos del transportador están dispuestos en una fila oblicua, y las placas siempre se apoyan contra la parada durante el proceso de transporte hasta que las placas de salida estén en línea recta, reduciendo efectivamente la aparición de residuos debido al desplazamiento del proceso de transporte de placas.

2. Polvo

-La máquina de eliminación de polvo adopta un rodillo redondo de lana para eliminar el polvo. La rotación del rodillo de cepillo está impulsado por un reductor VF30F-5-6B14 y un motor de 0.25kW. Se acciona de forma independiente y está conectada a un tubo de eliminación de polvo de 100 mm de diámetro.

3. Máquina de encolado lateral.

- Rodillo de goma de la capa con diámetro de caucho natural de φ190, la dureza del rodillo de goma es de 65 grados. El método de transmisión adopta la transmisión de engranajes; El rodillo superior adopta la elevación de la turbina, y la altura de elevación se puede mostrar digitalmente. El rodillo de goma está controlado por el rodillo de goma con las bridas en ambos extremos, y la placa de cobre de goma se corta con precisión para garantizar que el pegamento no se escape al trabajar.

-El rodillo de acero recubierto de goma es un rodillo de acero inoxidable con un diámetro de φ145.

-El motor de 1.5kW se usa para conducir el rodillo de forma independiente. El rodillo de pegamento y el rodillo de acero inoxidable se rotan de forma independiente por los cojinetes de un solo sentido. La rotación es estable y el pegamento se aplica uniformemente. Durante la rotación, no habrá líneas horizontales en rack impulsadas por la cadena;

-El ancho interior del aplicador de pegamento es de 1510 mm, el ancho de trabajo efectivo del rodillo de goma pegado y el rodillo de acero pegado es de 1350 mm, el ancho de trabajo eficaz del rodillo inferior es de 1300, y el rodillo inferior es más estrecho que el rodillo de superficie para Evite el pegado de materiales dentro de 1 mm cuando se aplique la presión, los dos rodillos están en contacto, lo que hace que el rodillo inferior se pegue.

4. Los grupos de gráficos de la máquina de la película con el polipasto de PVC 500kg.

-El primer y segundo conjuntos de rodillos de laminación tienen un diámetro de 190 rodillos de caucho natural, el segundo conjunto se puede usar para adherir las películas protectoras, y los conjuntos de terceros, cuarto, quinto y sexto son los rodillos de calefacción con un diam.eter de 190. .

Elevación pocoumbrante, rueda de olla y barra de olla accionada a mano, con escala de pantalla.

- Recorrido con cortador de papel, el servo motor gira el cortador.

-El dispositivo de liberación de película es un eje de aire, equipado con un freno de polvo magnético de 2,5 kg, que es estable.

-PVC Pequeño rodillo de calefacción, el rodillo de calefacción es de 1kW de calefacción eléctrica, con función de papel suelto acanalado.

Polipasto de PVC

5.Los componentes eléctricos son Schneider, y la interfaz de operación es una pantalla táctil.

6.Discarge Transportador

Ancho máximo de transporte: 1300mm y 1100mm.

Longitud máxima del transporte: 3000mm

Altura de trabajo: 950mm

Velocidad de transporte: 5-22m / min (ajuste de conversión de frecuencia)

Potencia instalada: 0.75kw

-El estante del transportador está soldado a medida con tubos cuadrados de 80 * 80, y la estructura es firme y confiable.

-El rodillo de transporte está hecho de tubo de acero transparente dibujado de precisión cubierto con goma, que tiene pequeñas ventilación, transporte estable y no causa fricción y protuberancias en la superficie del producto;

-La longitud del cuerpo del rodillo es de 1350 mm, y la fila de transporte se acciona mediante una correa plana en forma de \"8 \ 8\", que es estable en la transmisión, pequeña en vibración y sin ruido;

-En grupo de filas de transporte está impulsado por RV63-75-SPEED BOREL BOREL TURBUINE WORM REDUCER, MOTOR DE 0.75KW y velocidad de conversión de frecuencia; Cada velocidad de grupo aumenta en proporción para controlar efectivamente la distancia entre las placas;

-Los rodillos de transporte están dispuestos en una fila oblicua, y las placas siempre se apoyan contra la parada durante el proceso de transporte hasta que las placas de salida estén en línea recta.

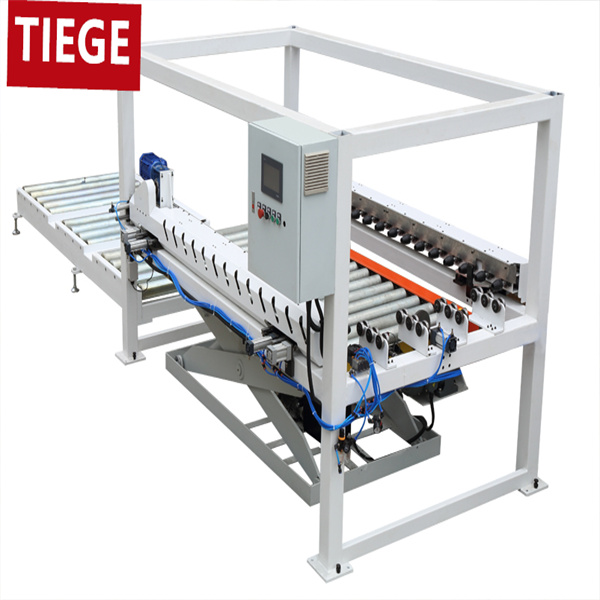

6.Auto Descargador

Tabla de luz con rodillo

- Max, Heighh: 2500mm

- Min, Heighh: 1400mm

- Stroke: 1150mm

- Tamaño: 1150 * 2100mm

- Potencia del motor: 2.2KW.

- Peso de trabajo: 2Tons.
